玻纤板(FR4)

玻纤板(FR4)
产品参数

产品介绍:

详细描述

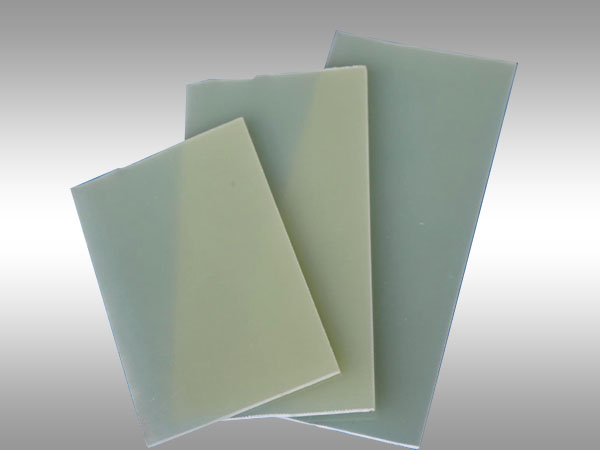

环氧板(FR-4)
环氧板(FR-4)特点:具有较高的机械性能和介电性能,较好的耐热性和耐潮性,并有良好的机械加工性。
环氧板用途:电机,电器设备中作绝缘结构零部件,包括各式样之开关,电器绝缘,FPC补强板, 碳膜印刷电路板、电脑钻孔用垫、模具治具等。(PCB 测试架)并可在潮湿环境条件和变压器油中使用,应用极为广泛。
环氧板规格:0.1-50*1.02M*1.22M
主要性能
 项目单位 环氧玻璃布层压板
 垂直层向冲击强度≥ Mpa 340
 平行层向冲击强度 KJ /㎡ 33
 垂直层向电气强度≥(90+2℃油中) MV/m 14.2
 平行层向冲击穿电压≥(90+2℃油中) -KV 35
 相对介电常数≤ - 5.5
 介质损耗因数≤ - 0.04
 浸水后绝缘电阻≥ Q 5*10
 吸水性1mm≤ Mg 18
 颜色 - 本色
 层压板的标称面积:1.02M*1.22M
FR-4性能特征
 垂直层向弯曲强度A:常态:E-1/150,150±5℃≥340Mpa
 平行层向冲击强度(简支梁法):≥230KJ/m
 浸水后绝缘电阻(D-24/23):≥5.0×108Ω
 垂直层向电气强度(于90±2℃变压器油中,板厚1mm):≥14.2MV/m
 平行层向击穿电压(于90±2℃变压器油中):≥40KV
 相对介电常数(50Hz):≤5.5
 相对介电常数(1MHz):≤5.5
 介质损耗因数(50Hz):≤0.04
 介质损耗因数(1MHz):≤0.04
 吸水性(D-24/23,板厚1.6mm):≤19mg
 密度:1.70-1.90g/cm³
 燃烧性:FV0
 颜色:本色
 执行标准:GB/T1303.1-1998
FR-4制程性能:
 (1) FR-4制程压板熔点(203℃)
 (2) 高抗化性
 (3) 低损耗系数(Df 0.0025)
 (4) 稳定和低的介电常数(Dk 2.35)
 (5) 热塑性材料
FR-4应用
  FR4环氧玻璃纤维板(环氧板),主要材料为进口半固化片,颜色有白色,黄色,绿色,常温150℃ 下仍有较高的机械强度,干态、湿态下电气性能好,阻燃,用于电气、电子等行业绝缘结构零部件,采用进口原料、国产压机及标准工艺精心制造;主要的规格有1000*2000 mm 1020mm*1220mm ,因为有原材料的优势,保证了质优价廉、及时交货,在国内外拥有稳固的客户群,并享有很高的声誉。
FR-4覆铜板
  FR-4黄料白料,FR-4环氧玻璃布层压板,根据使用的用途不同,行业一般称为:FR-4 Epoxy Glass Cloth,绝缘板,环氧板,环氧树脂板,溴化环氧树脂板,FR-4,玻璃纤维板,玻纤板,FR-4补强板,FPC补强板,柔性线路板补强板,FR-4环氧树脂板,阻燃绝缘板,FR-4积层板,环氧板,FR-4光板,FR4玻纤板,环氧玻璃布板,环氧玻璃布层压板,线路板钻孔垫板。主要技术技术特点及应用:电绝缘性能稳定,平整度好,表面光滑,无凹坑,厚度公差标准,适合应用于高性能电子绝缘要求的产品,如FPC补强板,PCB钻孔垫板,玻纤介子,电位器碳膜印刷玻璃纤维板,精密游星齿轮(晶片研磨),精密测试板材,电气(电器)设备绝缘撑条隔板,绝缘垫板,变压器绝缘板,电机绝缘件,研磨齿轮,电子开关绝缘板等。
